      產品中心

      余熱鍋爐除氧器

      1、旋膜式除氧器技術特性和配套參數規格型號額定出力T/H配套水箱容積M3工作溫度℃工作壓力Mpa除氧塔外形尺寸水箱外形尺寸CYD-101…

      相關內容
      電話:13861432990
      詳情內容
      content details

      1、旋膜式除氧器技術特性和配套參數

      規格

      型號

      額定出力

      T/H

      配套水箱

      容積M3

      工作溫度

      工作壓力

      Mpa

      除氧塔外形尺寸

      水箱

      外形尺寸

      CYD-10

      10

      5

      104

      0.02

      Φ662x2660

      Φ1516x3890

      CYD-20

      20

      10

      Φ812x2650

      Φ1816x5250

      CYD-35

      35

      20

      Φ1016x2960

      Φ2420x6230

      CYD-40

      40

      20

      Φ1016x3140

      Φ2420x6230

      CYD-50

      50

      25

      Φ1216x3140

      Φ2520x7460

      CYD-75

      75

      35

      Φ1216x3560

      Φ2520x9340

      CYD-85

      85

      35

      Φ1416x3260

      Φ2820x7000

      CYD-130

      130

      40

      Φ1616x3360

      Φ2820x8550

      CYD-150

      150

      50

      Φ1720x3380

      Φ2820x9460

      CYD-210

      210

      60

      Φ1820x3460

      Φ3024x8560

      CYD-250

      250

      70

      Φ2024x3560

      Φ3024x10900

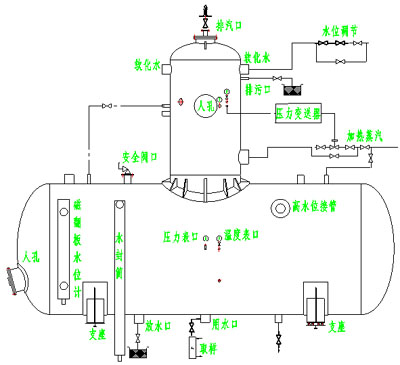

      2、旋膜式除氧器結構及原理
        旋膜式除氧器的結構是由除氧頭和水箱組成。我們重點介紹除氧頭的結構原理。

        除氧頭的結構由外殼,旋膜器組,水篦子,液汽網,蒸汽分配盤五大部分組成。
        1、外殼:是由筒身和沖壓橢圓形封頭焊制成。低壓150T/H以下中、小除氧器配有一對法蘭聯接上下部,供裝配和檢修用。
        2、起膜器組:由水室、汽室、起膜管、凝結水接管、補充水接管和一次進汽接管組成。起膜管、下水管材料均由不銹鋼制造,常年運行無需檢修。
        3、淋水篦子:經起膜段粗除氧的給水及由疏水管引進的疏水在這里混合進行二次分配,呈均勻淋雨狀落到裝到其下的液汽網上。水篦子可根據水溫具體情況作增減,水篦子常年運行無需檢修。
        4、液汽網:是由相互間隔的扁鋼帶及一個圓筒體,內裝一定高度特制的不銹鋼扁絲網及不銹鋼板組成,給水在這里與二次蒸汽充分接觸,加熱到飽和溫度并進行深度除氧,以保證除氧水中含量:低壓大汽式除氧器低于10μg/L,高壓除氧器低于5μg/L。
        5、蒸汽分配盤:按一定比例成規則均分型制成,使主加熱蒸汽呈現均分狀態其在無節流工況下上升加熱軟化水,來保證加熱質量,達到飽和溫度下工作除氧。



      3、定旋膜式除氧器須知

        1:需出力多少噸除氧器,配套水箱的容積。
        2:除氧器的附件要求(常規配給:安全閥、水位計、壓力表、溫度表、水封筒、滾體)。
        3:除氧器工作壓力,溫度(一般為大氣式0.02Mpa、104℃和壓力式0.58Mpa、158℃)。

      除氧器常備附件表

      序號

      名      稱

      規格型號

      備注

      1

      電極點

      DJ-16


      2

      電極點水位計

      SW-1000

      遠傳信號接控制室

      3

      壓力表

      Y100,1.5級

      量程0~0.1MPa

      4

      雙金屬溫度計

      WSS  M27×2

      量程0~300℃

      5

      全啟式安全閥

      A48Y-16C   DN150

      啟跳壓力0.05MPa

      6

      電動溢流閥



      7

      排汽閥



      8

      配對法蘭

      配套


      9

      地腳螺栓

      配套


      10

      取樣冷卻器

      QYL-219


      11

      檢修平臺扶梯

      配套


      12

      水封容器

      配套


      13

      磁翻板液位計

      配套

       現場水位監測

      14

      檢修人孔

      配套


      15

      支座

      配套


      16

      滾輪裝置

      配套


      17

      基礎墊板

      配套
